Zebra ZC100 – Instrukcja obsługi po polsku

O drukarce ZC100

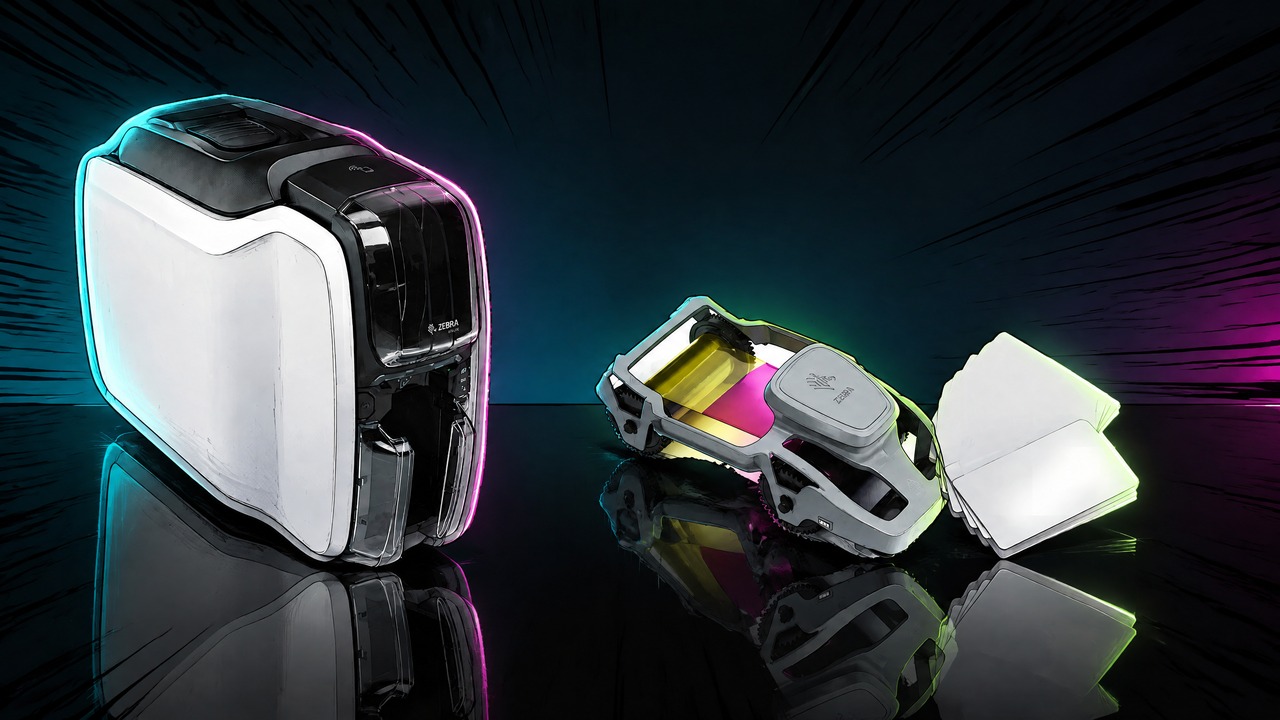

Zebra ZC100 to kompaktowa jednostronna drukarka kart identyfikacyjnych, zaprojektowana do druku pełnokolorowego metodą sublimacji barwników (dye sublimation) lub monochromatycznego druku termotransferowego. Obsługuje standardowe karty PVC i PVC-composite w formatach CR70 (52x84 mm) i CR80 (54x86 mm) o grubości 10-40 mil. Drukarka wyposażona jest w podajnik na 100 kart oraz kasety z taśmą ze zintegrowanym wałkiem czyszczącym. ZC100 drukuje wyłącznie jednostronnie. Drukarka nie ma modułu obracania kart (flipper). Model ZC100 posiada intuicyjny panel LED do wskazywania statusu drukarki.

Parametry techniczne

Porównanie ZC100 vs ZC300

Złącza i komunikacja

Opcje fabryczne i rozszerzenia

• Enkoder magnetyczny – zapis ISO 7811 na 3 ścieżkach (HiCo/LoCo), tylko karty 30 mil
• Ethernet 10/100 – połączenie sieciowe
• Wi-Fi – łączność bezprzewodowa 802.11ac

ZC100 nie ma opcji druku dwustronnego ani enkodera kart inteligentnych. Te opcje są dostępne w drukarce ZC300.

Zawartość opakowania

• Drukarka ZC100
• Zasilacz 100W z kablem sieciowym
• Kabel USB
• Dokumentacja startowa

Ważne: Zachowaj oryginalne opakowanie do ewentualnego transportu serwisowego.

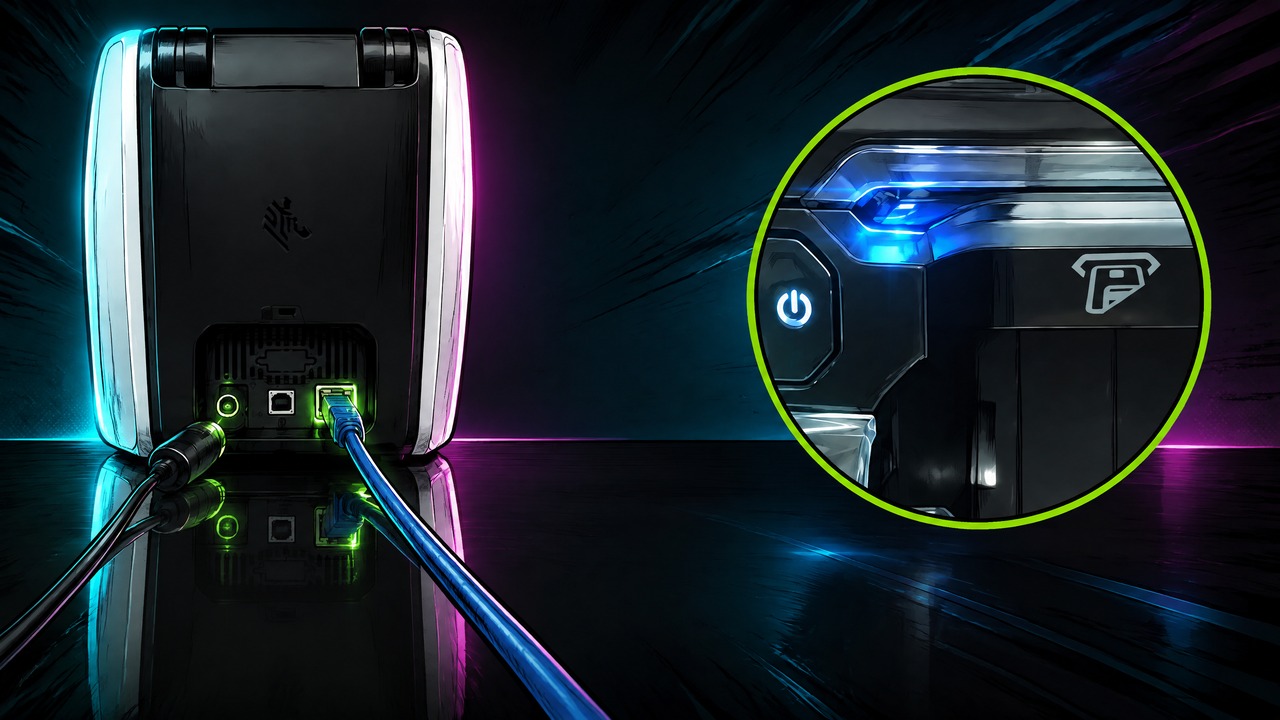

Podłączenie zasilania

1. Podłącz żeński wtyk kabla sieciowego do zasilacza
2. Podłącz wtyk zasilacza do gniazda z tyłu drukarki
3. Podłącz wtyk sieciowy do gniazdka elektrycznego
4. Naciśnij przycisk zasilania – dioda zaświeci się na zielono

Uwaga: Używaj wyłącznie zasilacza dostarczonego z drukarką (100W).

Podłączenie USB

1. Podłącz wtyk USB typu B do gniazda z tyłu drukarki
2. Podłącz wtyk USB typu A do portu komputera
3. Sterownik zostanie zainstalowany automatycznie z Windows Update

Podłączenie Ethernet

Ethernet w ZC100 jest opcją. Ta procedura dotyczy drukarek z interfejsem Ethernet.

1. Podłącz kabel Ethernet (RJ-45) do gniazda z tyłu drukarki
2. Podłącz drugi koniec do przełącznika sieciowego lub routera
3. Drukarka automatycznie uzyska adres IP przez DHCP

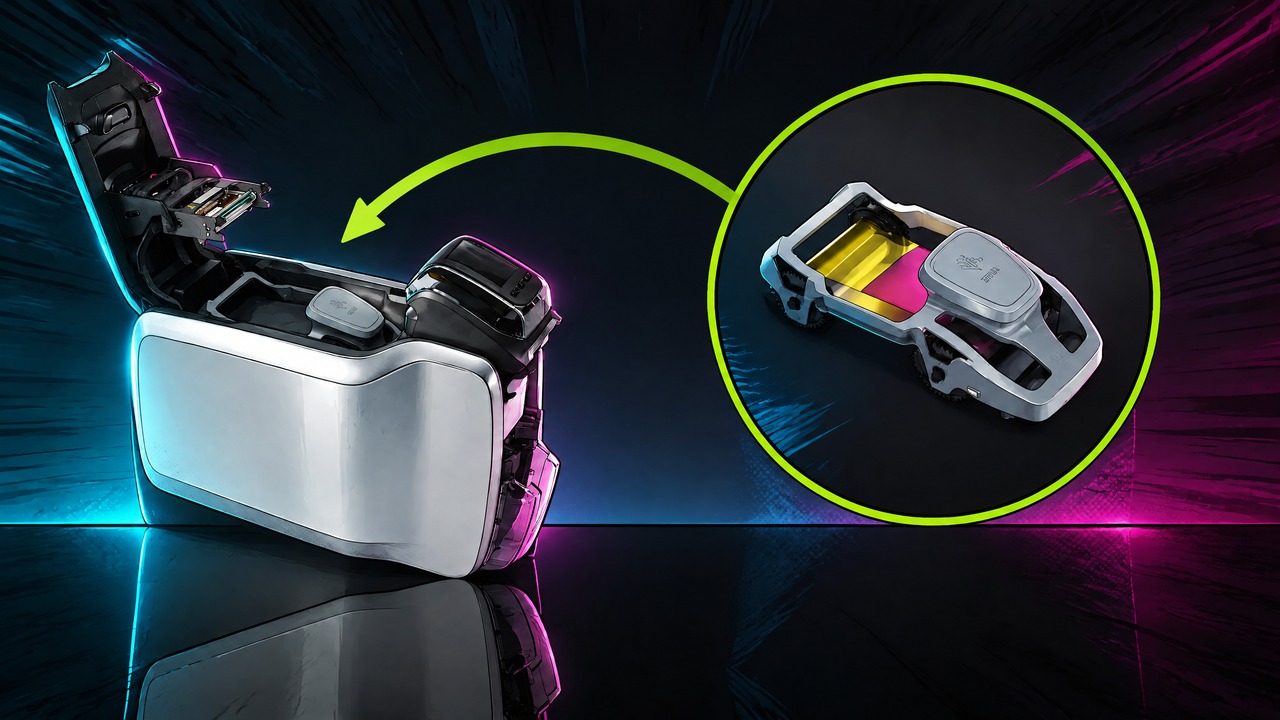

Ładowanie kasety z taśmą

Każda kaseta Zebra ZC Series zawiera wbudowany wałek czyszczący i chip identyfikacyjny.

1. Otwórz górną pokrywę drukarki (przycisk z tyłu)
2. Usuń osłonę ochronną z wałka czyszczącego
3. Włóż kasetę w orientacji pokazanej na obudowie – kaseta pasuje tylko w jednej pozycji
4. Zamknij górną pokrywę

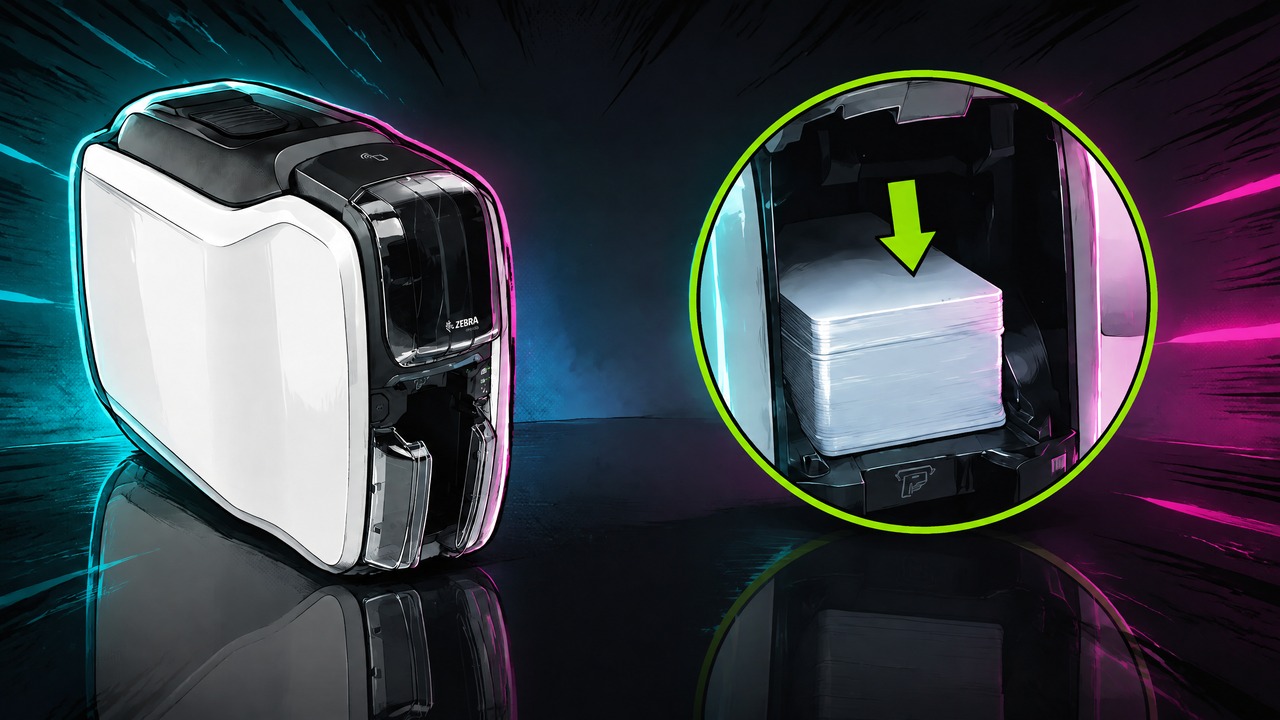

Ładowanie kart

Orientacja kart zależy od ich typu:

1. Otwórz pokrywę podajnika wejściowego
2. Włóż stos kart (maks. 100 szt. przy 30 mil)
3. Zamknij pokrywę podajnika

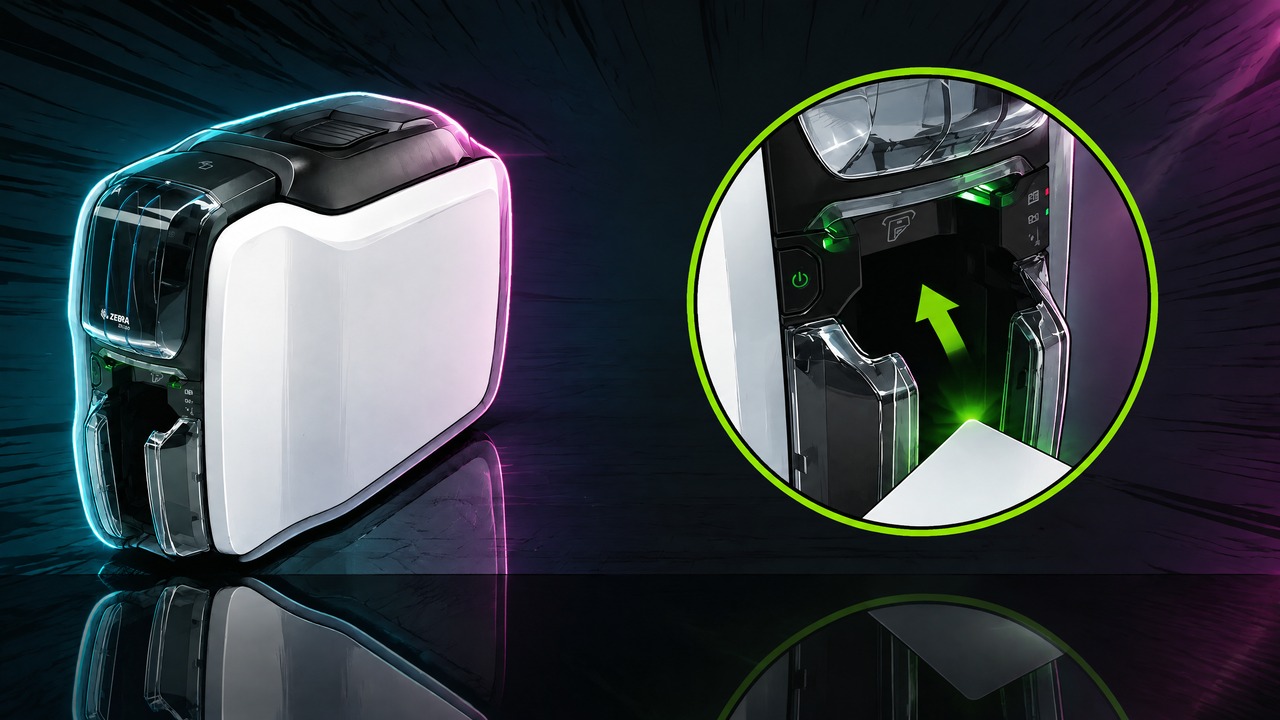

Podawanie ręczne

Drukarka posiada szczelinę podawania ręcznego poniżej podajnika głównego:

1. Wybierz podawanie ręczne w sterowniku drukarki
2. Gdy szczelina zaświeci się na zielono, włóż kartę w tej samej orientacji co karty w podajniku
3. Karta zostanie pobrana automatycznie i wydrukowana

ZC100 ma trzy trójkolorowe wskaźniki stanu: Card (karty), Ribbon (taśma) i Clean (czyszczenie). Dioda zasilania znajduje się w przycisku zasilania. Szczelina podawania ręcznego ma podświetlenie LED.

Dioda zasilania (Power)

Dioda kart (Card)

Dioda taśmy (Ribbon)

Dioda czyszczenia (Clean)

Dioda podawania ręcznego (Manual Feed)

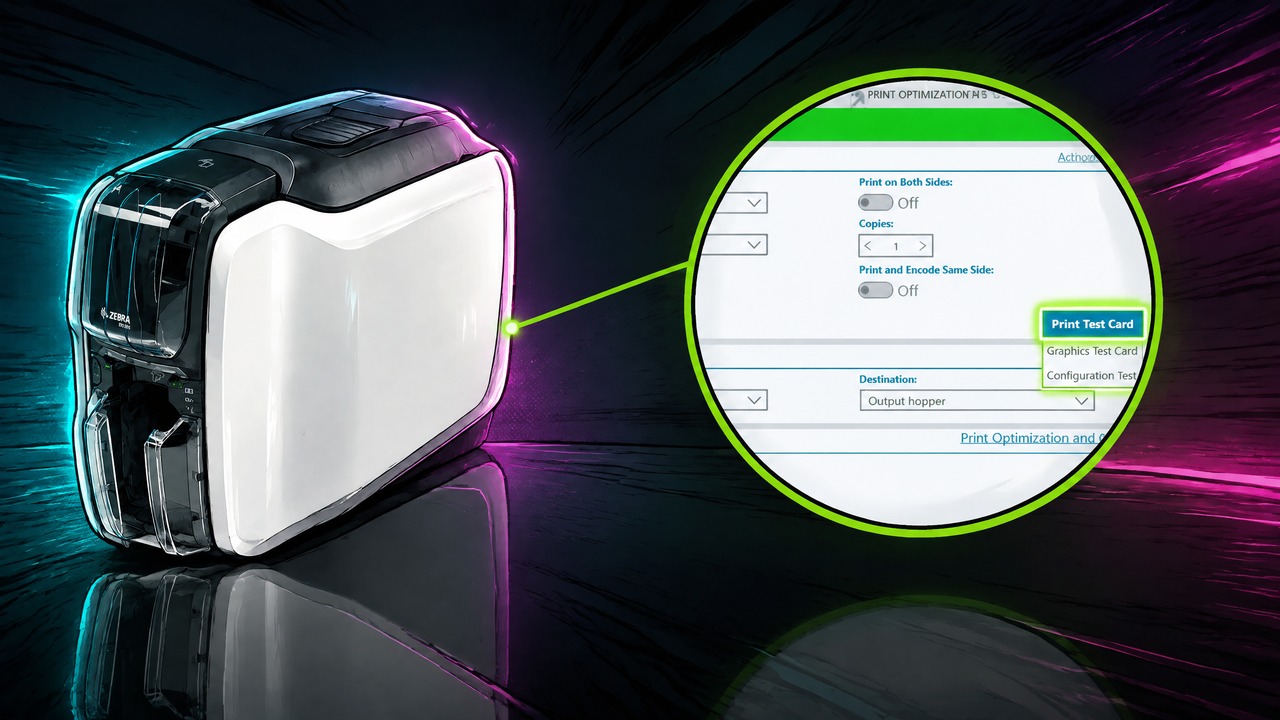

Drukowanie karty testowej

1. Upewnij się, że drukarka jest włączona i gotowa
2. Otwórz panel sterowania sterownika drukarki na komputerze
3. Przejdź do zakładki Help & Support
4. Wybierz Print Test Card
5. Karta testowa zostanie wydrukowana

Instalacja sterownika

Sterownik instaluje się automatycznie z usługi Windows Update po podłączeniu drukarki przez USB.

Aby zainstalować sterownik ręcznie:

1. Pobierz sterownik ze strony www.zebra.com/zc100-info
2. Uruchom plik instalacyjny
3. Postępuj zgodnie z instrukcjami na ekranie

Kiedy czyścić drukarkę

Dioda czyszczenia świecąca na bursztynowo sygnalizuje konieczność wyczyszczenia drukarki. Regularne czyszczenie zapewnia wysoką jakość druku i wydłuża żywotność głowicy drukującej.

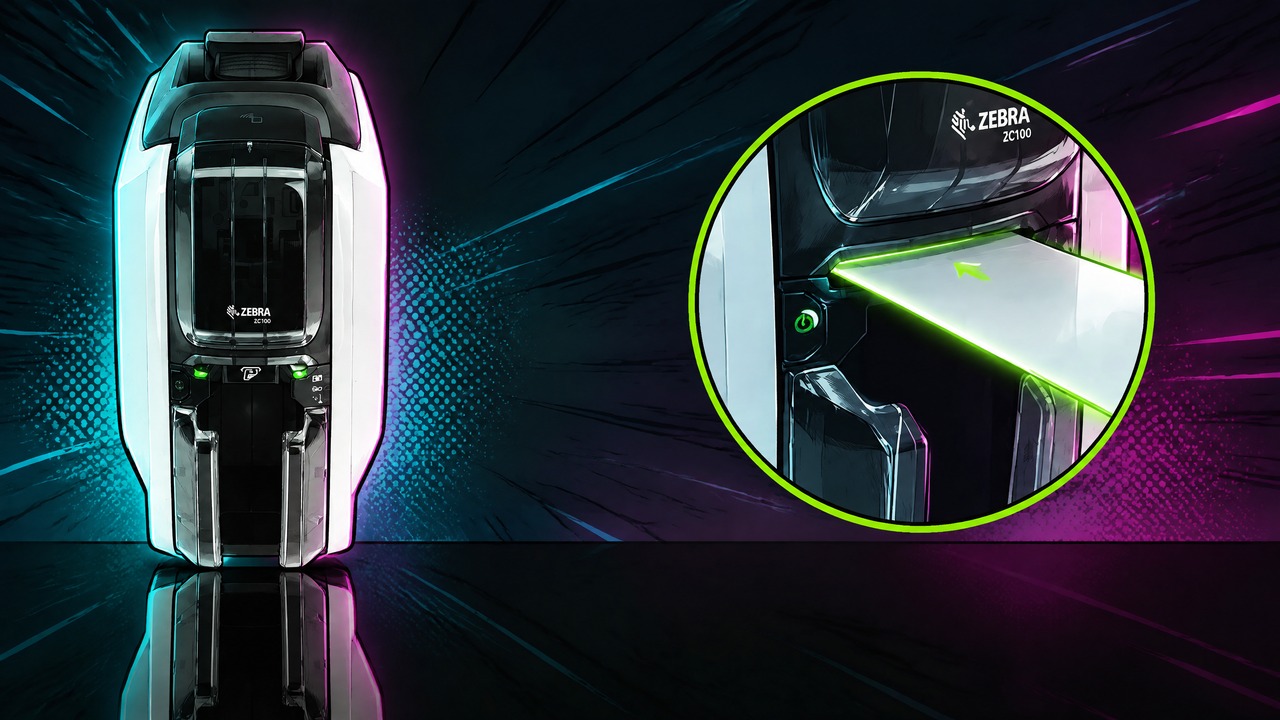

Czyszczenie ze sterownika

1. Otwórz Printing Preferences drukarki
2. Przejdź do zakładki Help & Support
3. W sekcji Cleaning kliknij Clean Now
4. Włóż kartę czyszczącą gdy szczelina zaświeci się na zielono
5. Poczekaj na zakończenie cyklu czyszczenia

Czyszczenie głowicy drukującej

Do usunięcia uporczywych zabrudzeń użyj patyczków nasączonych alkoholem:

1. Wyłącz drukarkę
2. Otwórz górną pokrywę
3. Przesuń wilgotny patyczek wzdłuż elementów grzejnych głowicy (ruch w lewo-prawo)
4. Odczekaj 2-3 minuty przed włączeniem drukarki

Uwaga: Nigdy nie używaj ostrych narzędzi do czyszczenia głowicy – spowoduje to trwałe uszkodzenie!

Czyszczenie enkodera magnetycznego

1. Wyłącz drukarkę
2. Otwórz górną pokrywę
3. Przesuń wilgotny patyczek wzdłuż elementu enkodera
4. Odczekaj 2-3 minuty przed włączeniem drukarki

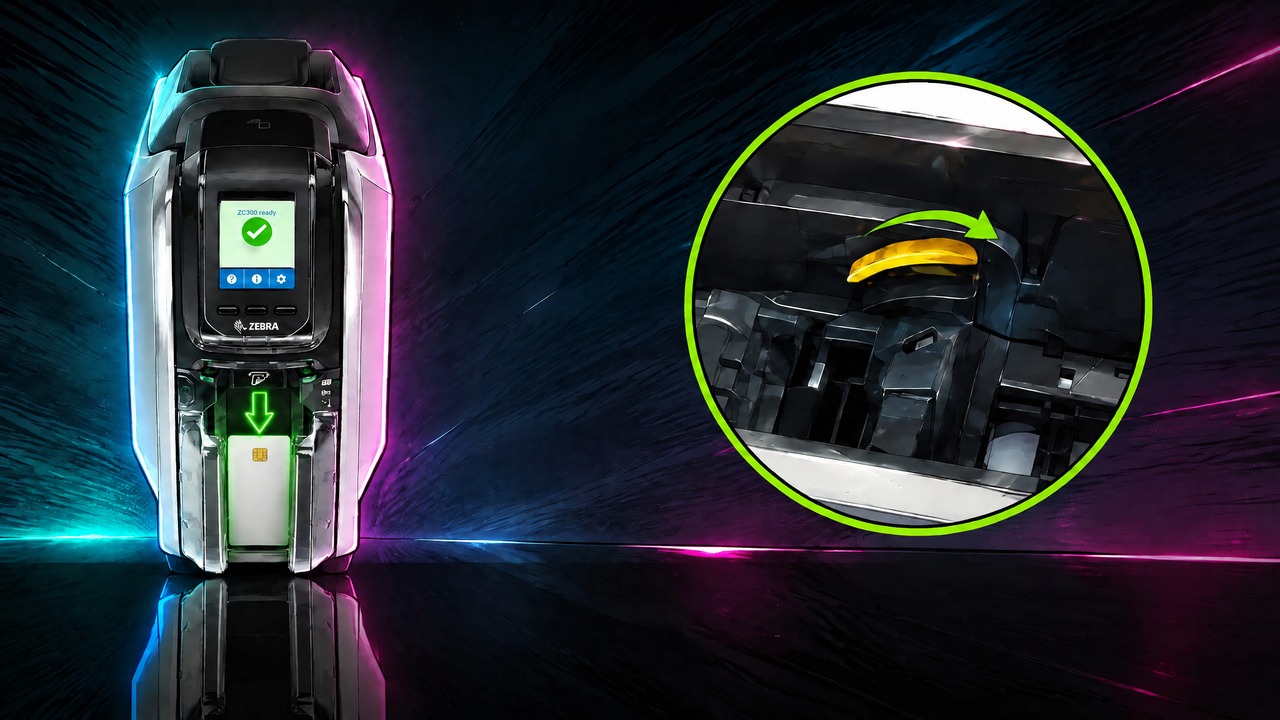

Zacięcie karty

Zacięcie występuje, gdy karta nie dociera do czujnika lub blokuje czujnik niespodziewanie.

Usuwanie zacięcia:

1. Otwórz górną pokrywę drukarki
2. Wyjmij kasetę z taśmą
3. Obróć kółko ręcznego posuwu w kierunku przodu drukarki, aż karta wysunie się z mechanizmu
4. Włóż kasetę z powrotem i zamknij pokrywę

Uwaga: Nie używaj narzędzi do usuwania zaciętych kart – unieważni to gwarancję!

Karta odrzucona

Gdy podczas druku wystąpi błąd, drukarka odrzuca kartę. W ZC100 karta odrzucona trafia do odbiornika kart. Należy zdjąć kartę z wierzchu stosu w odbiorniku. ZC100 nie ma pojemnika na karty odrzucone. Ten pojemnik mają tylko drukarki ZC300 i ZC350 z modułem druku dwustronnego.

Problemy z jakością druku

Wskaźniki Ethernet

Pomarańczowa dioda (prędkość połączenia):

• Wyłączona – brak połączenia
• 1 mrugnięcie – połączenie 10Base
• 2 mrugnięcia – połączenie 100Base

Zielona dioda (aktywność):

• Wyłączona – brak połączenia
• Świeci – połączenie aktywne
• Miga – transmisja danych

Enkoder magnetyczny

Enkoder koduje tylko karty o grubości 30 mil. Karty z paskiem magnetycznym należy wkładać paskiem w dół. Enkoder obsługuje standardowy format ISO 7811 na 3 ścieżkach:

Karty inteligentne

ZC100 nie ma opcji enkodera kart inteligentnych (stykowych ani zbliżeniowych). Kodowanie kart inteligentnych jest dostępne w drukarce ZC300.

Wi-Fi (opcja)

• Standard: IEEE 802.11ac
• Konfiguracja: w sterowniku drukarki
• Bezpieczeństwo: WEP, WPA/WPA2
• Szyfrowanie: RC4, TKIP, CCMP (AES)

Wymiary i waga

Warunki pracy

Certyfikaty

• FCC Class A
• CE
• IC
• UL/cUL Listed

Czym jest drukarka ZC100?

Odpowiedź: Zebra ZC100 to kompaktowa jednostronna drukarka kart identyfikacyjnych do druku pełnokolorowego (YMCKO) lub monochromatycznego na kartach PVC formatu CR80/CR70.

Jaka jest prędkość druku ZC100?

Odpowiedź: ZC100 drukuje do 150 kart/godz. w trybie kolorowym (YMCKO) i do 700 kart/godz. w trybie monochromatycznym (K). Obie wartości dotyczą druku jednostronnego.

Jakie formaty kart obsługuje ZC100?

Odpowiedź: ZC100 obsługuje standardowe karty CR80 (54x86 mm) i CR70 (52x84 mm) o grubości 10-40 mil (0,25-1,02 mm).

Jak włożyć taśmę do ZC100?

Odpowiedź: Otwórz górną pokrywę (przycisk z tyłu), usuń osłonę z wałka czyszczącego kasety, włóż kasetę w orientacji pokazanej na obudowie i zamknij pokrywę.

Co oznacza bursztynowa dioda taśmy?

Odpowiedź: Bursztynowa dioda taśmy oznacza niski poziom taśmy – wkrótce będzie konieczna wymiana kasety.

Jak wyczyścić ZC100?

Odpowiedź: Otwórz Printing Preferences, przejdź do Help & Support, kliknij Clean Now i włóż kartę czyszczącą gdy szczelina zaświeci się na zielono.

Jak usunąć zacięcie karty?

Odpowiedź: Otwórz górną pokrywę, wyjmij kasetę z taśmą, obróć kółko ręcznego posuwu w kierunku przodu drukarki aż karta się wysunie.

Czy ZC100 drukuje dwustronnie?

Odpowiedź: Nie. ZC100 drukuje wyłącznie jednostronnie. Dla ZC100 nie ma modułu druku dwustronnego. Druk dwustronny zapewnia drukarka ZC300 z modułem druku dwustronnego: YMCKOK do 140 kart/godz., mono do 450 kart/godz.

Czy ZC100 ma enkoder magnetyczny?

Odpowiedź: Enkoder magnetyczny jest dostępny jako opcja. Można go też doinstalować w drukarce. Enkoder obsługuje format ISO 7811 na 3 ścieżkach (HiCo/LoCo) i koduje tylko karty o grubości 30 mil.

Jak drukować kartę testową?

Odpowiedź: W panelu sterowania sterownika przejdź do Help & Support i wybierz Print Test Card.

Czym różni się ZC100 od ZC300?

Odpowiedź: ZC100 ma diody LED, ZC300 ma kolorowy wyświetlacz LCD z przyciskami i animacjami pomocy. ZC300 jest też szybsza: YMCKO jednostronnie 200 wobec 150 kart/h, mono jednostronnie 900 wobec 700 kart/h. ZC300 z modułem druku dwustronnego drukuje dwustronnie. ZC100 drukuje wyłącznie jednostronnie.
