Zebra ZD411t – Instrukcja obsługi po Polsku

O drukarce Zebra ZD411t

Zebra ZD411t to kompaktowa 2-calowa drukarka etykiet z serii Link-OS. Wykorzystuje technologię druku termotransferowego – wymaga taśmy barwiącej (ribbonu), co zapewnia trwałe wydruki odporne na ścieranie, wilgoć i chemikalia. Drukarka wyposażona jest w zaawansowany interfejs użytkownika z 5 wskaźnikami LED i 3 przyciskami.

Parametry techniczne

Złącza (w zależności od konfiguracji)

• USB 2.0 (standard)
• USB Host (standard)
• RS-232 Serial – opcja fabryczna lub rozbudowa
• Ethernet 10/100 (RJ-45) – opcja fabryczna lub rozbudowa
• Wi-Fi 802.11ac/ax + Bluetooth 4.2/5.3 – opcja fabryczna lub rozbudowa

Cechy charakterystyczne

• Konstrukcja OpenAccess – łatwe ładowanie materiałów
• Zaawansowany interfejs – 3 przyciski i 5 wskaźników LED
• Platforma Link-OS z aplikacjami mobilnymi
• NFC Print Touch do parowania z urządzeniami mobilnymi
• Obsługa języków ZPL i EPL
• Opcjonalna bateria z podstawą
• Opcjonalny obcinacz lub dispenser etykiet

📘 Więcej o drukarkach Zebra: Drukarki etykiet

Zawartość opakowania

• Drukarka ZD411t
• Zasilacz sieciowy z kablem
• Kabel USB
• Pusta gilza do odbierania ribbonu
• Skrócona instrukcja obsługi

Wybór lokalizacji

• Umieść drukarkę na płaskiej, stabilnej powierzchni
• Zapewnij dostęp do gniazdka elektrycznego
• Zostaw miejsce na otwieranie pokrywy
• Unikaj bezpośredniego światła słonecznego i źródeł ciepła
• Dla Wi-Fi: unikaj barier fizycznych między drukarką a routerem
• Zalecana temperatura pracy: 5°C – 41°C

Podłączenie zasilania

1. Podłącz zasilacz do gniazda DC z tyłu drukarki
2. Podłącz kabel zasilający do zasilacza
3. Podłącz kabel do gniazdka elektrycznego

Obsługiwane typy materiałów

• Etykiety z przerwą (gap) – etykiety samoprzylepne na podkładzie
• Etykiety z czarnym znacznikiem (black mark) – znacznik z tyłu materiału
• Materiał ciągły – do druku paragonów i rachunków
• Etykiety z nacięciem (notch) – materiały z wycięciami
• Materiał linerless – etykiety bez podkładu

Procedura ładowania

1. Otwórz drukarkę – pociągnij zatrzaski zwalniające (po obu stronach) ku przodowi i unieś pokrywę
2. Rozsuń prowadnice rolki – chwyć prowadnice i rozsuń je na boki
3. Włóż rolkę etykiet – umieść rolkę między prowadnicami tak, aby etykiety wychodziły spodem rolki. Strona do zadruku musi być skierowana w górę
4. Przeprowadź materiał – przeciągnij etykiety pod prowadnicami materiału, nad wałkiem napędowym (platen roller)
5. Ustaw czujnik ruchomy:
   • Dla etykiet z przerwą (gap): czujnik w pozycji środkowej
   • Dla etykiet z czarnym znacznikiem: przesuń czujnik nad znacznik na spodzie materiału
   • Dla etykiet z nacięciem: ustaw czujnik nad nacięciem
6. Nie zamykaj jeszcze pokrywy – najpierw załaduj ribbon

📘 Problem z wykrywaniem etykiet? Kalibracja drukarki Zebra - poradnik

WAŻNE: Ribbon musi być szerszy niż materiał, aby chronić głowicę drukującą. Drukarka ZD411t obsługuje rolki ribbonu 74 m.

Typy ribbonów Zebra

Procedura ładowania ribbonu

1. Przygotuj ribbon – usuń opakowanie i taśmę zabezpieczającą

2. Sprawdź nacięcia na gilzach – ribbony Zebra mają nacięcia po lewej stronie gilzy (wymagane do prawidłowego mocowania)

3. Załóż pustą gilzę na górny trzpień (odbiorczy)

   • Umieść gilzę na prawym trzpieniu sprężynowym
   • Wyrównaj nacięcia gilzy z wypustkami trzpienia
   • Obróć gilzę aż zatrzaśnie się na miejscu

4. Załóż rolkę ribbonu na dolny trzpień (podający)

   • Ribbon powinien odwijać się od spodu rolki
   • Wyrównaj nacięcia i obróć aż zatrzaśnie

5. Przewlecz ribbon pod głowicą

   • Przeprowadź ribbon pod głowicą drukującą
   • Przymocuj początek ribbonu do gilzy odbiorczej

6. Usuń luz – obróć górną gilzę (kierunek: góra do tyłu) aż ribbon będzie napięty

7. Zamknij pokrywę – dociśnij aż zatrzaśnie

8. Naciśnij FEED – drukarka wysunie ok. 20 cm materiału, wyrównując ribbon

Ważne: Nie używaj starych gilz z wcześniejszych modeli drukarek – mogą być za duże.

Drukarka ZD411t posiada zaawansowany interfejs z 3 przyciskami i 5 wskaźnikami LED:

Przyciski

Wskaźniki LED

Znaczenie kolorów

Tryb oszczędzania energii (Energy Star)

Krótkie naciśnięcie POWER (gdy drukarka jest włączona) wprowadza drukarkę w tryb niskiego poboru mocy. Wskaźnik STATUS powoli pulsuje.

Ustawienie trybu druku

Drukarka ZD411t może pracować w dwóch trybach:

• Thermal Transfer – z ribbonem (dla trwałych wydruków)
• Direct Thermal – bez ribbonu (dla materiałów termoczułych)

Sprawdź ustawienie na raporcie konfiguracji – PRINT METHOD powinno wskazywać odpowiedni tryb.

Po załadowaniu nowego typu materiału wykonaj kalibrację:

📘 Szczegółowy poradnik: Kalibracja drukarki Zebra - poradnik krok po kroku

Procedura

1. Upewnij się, że drukarka jest włączona i gotowa (STATUS = zielony)
2. Naciśnij i przytrzymaj PAUSE + CANCEL przez 2 sekundy
3. Zwolnij przyciski gdy wskaźniki zaczną migać
4. Drukarka wysunie kilka etykiet i automatycznie wykalibruje czujniki
5. Po zakończeniu wskaźnik STATUS zaświeci na zielono

Druk testowy (raport konfiguracji)

1. Drukarka musi być włączona i gotowa
2. Naciśnij i przytrzymaj FEED + CANCEL przez 2 sekundy
3. Drukarka wydrukuje raport konfiguracji
4. Sprawdź ustawienia: PRINT METHOD, PRINT WIDTH, LABEL LENGTH

Weryfikacja

Naciśnij FEED - powinna wysunąć się dokładnie jedna etykieta. Jeśli drukarka przewija więcej etykiet - powtórz kalibrację.

Wymagane sterowniki

Przed podłączeniem drukarki zainstaluj sterowniki ze strony serwis-zebry.pl/sterowniki

📘 Poradnik: Sterowniki Zebra Windows 11 - instalacja i problemy

Połączenie USB

1. Najpierw zainstaluj sterowniki na komputerze
2. Podłącz kabel USB do drukarki (drukarka wyłączona)
3. Podłącz kabel USB do komputera
4. Włącz drukarkę gdy kreator instalacji o to poprosi
5. Windows automatycznie wykryje i skonfiguruje drukarkę

Połączenie Ethernet (LAN)

Jeśli drukarka ma moduł Ethernet:

1. Podłącz kabel sieciowy RJ-45 (CAT-5 lub lepszy)
2. Włącz drukarkę
3. Sprawdź wskaźnik NETWORK – zielony oznacza połączenie
4. Drukarka automatycznie pobierze adres IP z DHCP
5. Wydrukuj raport konfiguracji, aby sprawdzić adres IP

Połączenie Wi-Fi

Jeśli drukarka ma moduł Wi-Fi:

1. Pobierz aplikację Zebra Printer Setup Utility na telefon/tablet
2. Włącz Bluetooth na urządzeniu mobilnym
3. Włącz drukarkę
4. Użyj funkcji Print Touch (NFC) – przyłóż telefon do logo Zebra na drukarce
5. Lub wyszukaj drukarkę przez Bluetooth w aplikacji
6. Skonfiguruj połączenie Wi-Fi przez kreatora w aplikacji

📘 Problem z WiFi? Drukarka Zebra WiFi rozłącza się / offline

Połączenie RS-232 (Serial)

Jeśli drukarka ma port szeregowy:

• Domyślne ustawienia: 9600 baud, 8 bitów, brak parzystości, 1 bit stopu
• Użyj kabla null-modem (cross-over) z wtyczką DB-9

Zebra Print Touch (NFC)

Drukarka wyposażona jest w znacznik NFC umożliwiający:

• Szybkie parowanie Bluetooth z telefonem/tabletem
• Uruchomienie aplikacji konfiguracyjnej
• Dostęp do strony pomocy technicznej

Aby użyć: przyłóż urządzenie NFC do logo Zebra Print Touch na obudowie drukarki.

Opcja baterii

Drukarka może pracować z opcjonalną baterią w podstawie:

• Czas ładowania: ok. 2 godziny (od 0 do 100%)
• Bateria zaczyna ładowanie gdy poziom spadnie poniżej 90%
• Tryb UPS – bateria automatycznie przejmuje zasilanie przy utracie prądu

Opcja obcinacza (Cutter)

Automatycznie odcina etykiety po wydrukowaniu. Nie wymaga konserwacji użytkownika.

Ostrzeżenie: Nie wkładaj palców ani przedmiotów do mechanizmu obcinacza!

Opcja dispensera (Label Dispenser)

Automatycznie odkleja etykietę od podkładu i prezentuje do pobrania. Czujnik wykrywa pobranie etykiety przed wydrukowaniem następnej.

📘 Szczegółowy poradnik: Jak wyczyścić głowicę drukarki Zebra

Harmonogram czyszczenia

Potrzebne materiały

• Pisak czyszczący Zebra lub patyczki nasączone alkoholem izopropylowym (99,7%)
• Bezpyłowe ściereczki
• Sprężone powietrze (w puszce)

Uwaga: Nie używaj sprężarki powietrza – może wprowadzić zanieczyszczenia.

Czyszczenie głowicy drukującej

OSTRZEŻENIE: Głowica może być gorąca! Poczekaj aż ostygnie. Uwaga na wyładowania elektrostatyczne (ESD).

1. Wyłącz drukarkę i otwórz pokrywę
2. Wyjmij ribbon
3. Przetrzyj ciemny pasek głowicy pisakiem czyszczącym lub wacikiem nasączonym alkoholem
4. Czyść od środka ku zewnętrznym krawędziom
5. Poczekaj ok. 1 minuty aż alkohol wyschnie
6. Załaduj ribbon i materiał, zamknij pokrywę

📘 Kiedy wymienić głowicę? Wymiana głowicy drukarki Zebra - kiedy konieczna, ile kosztuje

Czyszczenie wałka napędowego (Platen Roller)

1. Obróć wałek ręcznie i przetrzyj go ściereczką nasączoną alkoholem
2. Nie używaj ostrych przedmiotów
3. W razie uszkodzenia lub zużycia – wymień wałek

📘 Przeczytaj więcej: Drukarka Zebra nie drukuje - przyczyny i rozwiązania

Wskaźnik STATUS – czerwony (mruga)

Wskaźnik SUPPLIES – czerwony

Wskaźnik PAUSE – pomarańczowy

Drukarka jest wstrzymana. Naciśnij PAUSE aby wznowić drukowanie.

Brak wydruku na etykiecie

• Sprawdź czy ribbon jest załadowany i prawidłowo napięty
• Sprawdź czy tryb druku odpowiada materiałowi (Transfer vs Direct)
• Zwiększ ciemność druku w ustawieniach
• Wyczyść głowicę drukującą

📘 Blady wydruk? Blady wydruk - przyczyny i rozwiązania

Marszczenie ribbonu

• Sprawdź czy ribbon jest prawidłowo wyrównany
• Usuń luz z ribbonu
• Zmniejsz ciemność druku lub prędkość
• Sprawdź czy gilzy mają prawidłowe nacięcia

Zniekształcony wydruk lub przesunięta pozycja

• Wykonaj kalibrację SmartCal
• Sprawdź ustawienie czujnika materiału
• Sprawdź czy prowadnice są prawidłowo ustawione

Błąd obcinacza (Cut Error)

1. Wyłącz drukarkę (przytrzymaj POWER 5 sekund)
2. Poczekaj na pełne wyłączenie
3. Włącz drukarkę ponownie
4. Jeśli błąd się powtarza – skontaktuj się z serwisem

Przegrzanie głowicy

Drukarka automatycznie wstrzymuje druk do ostygnięcia. Upewnij się, że wokół drukarki jest odpowiednia wentylacja i temperatura otoczenia nie przekracza 41°C.

Drukowanie

Media (etykiety)

Taśma Ribbon

Łączność

• USB 2.0 (standardowo)
• USB Host (standardowo)
• Ethernet 10/100 (opcja)
• WiFi 802.11ac/ax (opcja)
• Bluetooth 4.2/5.3 (opcja)
• RS-232 Serial (opcja)

Środowisko pracy

🔧 Potrzebujesz pomocy? Skontaktuj się z naszym serwisem | Więcej o drukarkach Zebra

Źródło: Zebra ZD411 Series User Guide

Jak skalibrować drukarkę Zebra ZD411t?

Odpowiedź: Naciśnij i przytrzymaj jednocześnie PAUSE + CANCEL przez 2 sekundy. Drukarka wykona kalibrację SmartCal, wysuwając kilka etykiet. Kalibrację wykonaj po każdej wymianie materiału.

Jak załadować ribbon do drukarki Zebra ZD411t?

Odpowiedź: ZD411t to drukarka 2-calowa. Załóż pustą gilzę na górny trzpień, rolkę ribbonu na dolny (odwijanie od spodu). Przeprowadź ribbon pod głowicą, przymocuj do gilzy i naciągnij. Ribbon musi być szerszy niż etykiety.

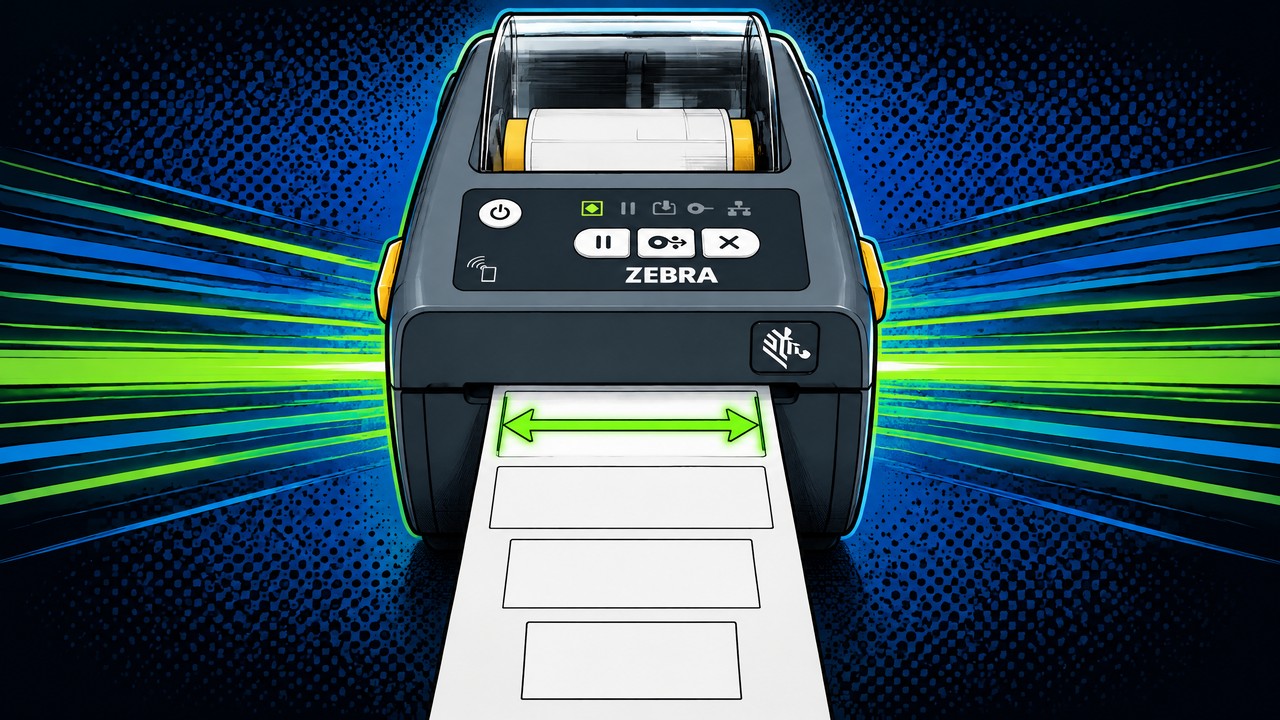

Jaka jest maksymalna szerokość etykiet w drukarce Zebra ZD411t?

Odpowiedź: Maksymalna szerokość druku Zebra ZD411t wynosi 56 mm (2,2 cala). To drukarka z serii 2-calowej, idealna do mniejszych etykiet, kodów kreskowych i bransoletek.

Jaka jest maksymalna prędkość druku drukarki Zebra ZD411t?

Odpowiedź: Maksymalna prędkość druku Zebra ZD411t wynosi 152 mm/s (6 cali/s) dla wersji 203 dpi oraz 102 mm/s (4 cale/s) dla wersji 300 dpi.

Czy drukarka Zebra ZD411t wymaga ribbonu?

Odpowiedź: Tak. ZD411t to drukarka Thermal Transfer (termotransferowa) – wymaga ribbonu. Zapewnia trwałe wydruki odporne na ścieranie. Dla etykiet bez ribbonu wybierz model ZD411d.

Jak wyczyścić głowicę drukarki Zebra ZD411t?

Odpowiedź: Wyłącz drukarkę, poczekaj aż ostygnie. Przetrzyj brązowy pasek głowicy wacikiem z alkoholem izopropylowym (99,7%). Czyść od środka ku krawędziom. Czyszczenie zalecane co 1 rolkę ribbonu.

Jak wykonać reset fabryczny drukarki Zebra ZD411t?

Odpowiedź: Przytrzymaj FEED + CANCEL podczas włączania drukarki. Trzymaj aż wskaźnik STATUS zacznie mrugać. Drukarka przywróci ustawienia fabryczne.

Jakie są różnice między ZD411t a ZD421t?

Odpowiedź: ZD411t to drukarka 2-calowa (max 56 mm), ZD421t to drukarka 4-calowa (max 104 mm). Obie są termotransferowe (wymagają ribbonu). ZD411t jest bardziej kompaktowa, idealna do mniejszych etykiet.
